自作ラックエフェクター完成


こんばんは、まるです。

やっとラックエフェクターが完成しお披露目です。パチパチ〜
白いノブがたくさん付いているエフェクターがそうです。

PHASE 90って初めて使ったのですが、いい音しますね〜。PHASERについてはBOSS製しか知らなかったのですがMXR製はまったく別物ですね。エレガントな感じがしました。


DOCTOR Qもいいですね〜。前に作ったFILTER
S&HよりもSALASっぽくて素敵です。

基盤に関してはうまくいったのですがバッテリー
部の結線を間違えてしまって電池から煙
を出してしまいましたw 簡単な回路なんで
頭ん中だけで組んだのが間違いでしたね〜。

ま〜なんとか音も出たし、今度から音作りがフロントパネルだけで出来るの
で楽になりました
(^^)


さて明日会議なんでドンドン行きますねw 早く寝なくっちゃ。

次は分解中のLes Paulです。

サーキットを全部とっちゃいました。木目きれいだなぁ〜。この控えめな虎目がいい〜!

フロントピックアップのあったところには

「HCSB  CHECKED  NOV 2 1993」

リアピックアップのあったところには

「CLASSIC PLUS」と書いてありました。

HCSBってなんだろ?ご存知の方教えてくださいな。


んでピックアップの改造です。

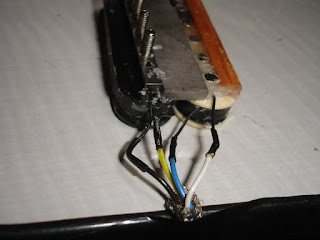

フロントピックアップのDUNCAN SH-1Nは2つしか線が出ていなかったのですが改造して4線にしました。ケーブルはBeldenの8503で8412のアース線をくるみました。
結線部は丁寧に熱圧縮チューブでくるみました。

これでハンバッカーピックアップをシングルコイルとして使うことが可能になります。

リアピックアップのsh-4は最初から4線出ているのでそのまま使います。


んで次は補修〜。

15年間大事に使ってはいたのですが、ボディー部に打痕が.....
こいつで補修しました。ラッカー塗装用のタッチアップです。
何度が重ね塗りして、ボディー部の塗装のはがれなどを修正します。

今月中にピッカピカにしてやるからなぁ〜

とりあえず今日はここまでですね〜忙しなくてすみません。

おやすみなさい〜
