2008年2月17日日曜日

Real Mctube Ⅱ / Tube Pre-Amp

こんばんは。まるです。
 今日はバンド練習の予定だったのですが、メンバー2人とも風邪でキャンセルになりました。
 で、一日中エフェクターを作っていました。Real Mctubeの完成です。
 先日、部品実装までしたのですが配線が大変でした。真空管へのケーブルだけで9本もありました。

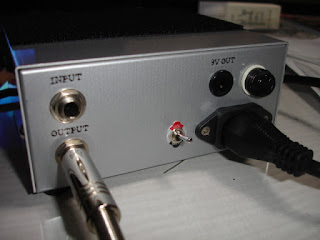

 裏面は他のエフェクターに電源供給できるよう9V OUTをつけました。

はじめてのAC電源でしたので何度か火花を散らし緊張しながらの制作でしたが、音は噂通り素晴らしい〜音がブリブリして太い。暫く弾き込んでしまいました。
 上面はマジックテープを貼付け、他のエフェクターを固定できるようにしました。





上に乗ってるのはRAT(自作)です。

9 コメント:

Andoni_Z さんのコメント...
このコメントは投稿者によって削除されました。
Andoni_Z さんのコメント...

こんにちは、あなたは、回路図とPCBデザインを投稿してくださいだろうか?あなたは英語を理解できますか?

Googleが翻訳、ごめん

maru.sosoh さんのコメント...

Mr.Andoni!Thank you for your comment.
Real Mctube's schematics & PCB Design
is here.
http://www.tonepad.com


I understand english a little.sorry

Andoni_Z さんのコメント...

Your pedal has got an equalizer (treble midle bass) tonepad version does not. Your pedal is "marshall tone mod" tonepad version is normal version.

I can´t find the marshall tone mod anywhere, do you have it?

私 は 日本語 の 学生 です xD ども ありがと ございます

maru.sosoh さんのコメント...

I do not remember it because that of five years ago.
I try looking for the schematics.
Plz wait a little.

関西弁訳
5年も前やし覚えてへんねん。探すしちょっと待っててな〜。

maru.sosoh さんのコメント...

to Andoni

I found it!
http://sounddiy.free.fr/Mctube.html

Andoni_Z さんのコメント...

Wow! thanks man! ありがとおう!! Could you please draw the connections here? I don´t understand what goes where :\ http://img843.imageshack.us/img843/2571/nkq7.jpg just use paint or something please. And thanks again! you are helping me a lot!

maru.sosoh さんのコメント...

In the circuit of the Tonepad, insert this Mod circuit between R8 and R9.

https://plus.google.com/u/0/photos/110469142515162428551/albums/5931092997120035873?hl=ja

¡Buena suerte :)

Andoni_Z さんのコメント...

Gracias! Now I can do the project!
